Fabrication française de trappes d’accès
et de nez de marche
en dimensions standards et sur mesures.

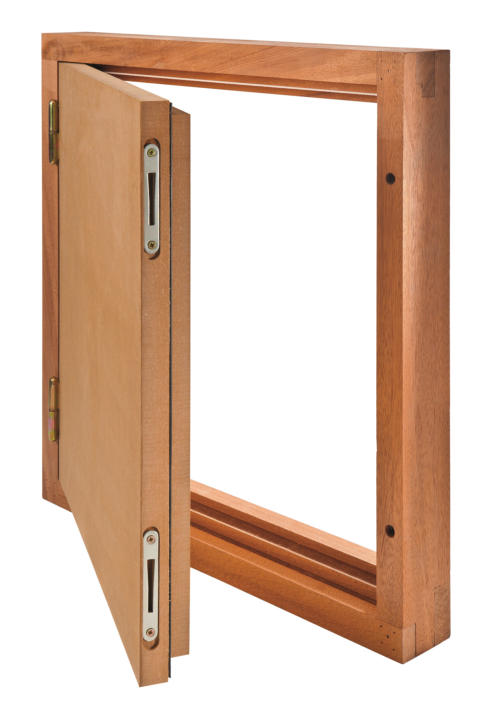

Trappe coupe feu
Résistance 1 heure
Pose verticale
Nos dimensions standards (mm) :
Option sur demande
Isolation :
•
Phonique : laine de roche (ép. 40 mm)
Divers :
•
Clef pour batteuse
Pour une fabrication sur mesure nous consulter.
Conditionnement : commande par multiple de 4 pour une même référence standard.
Procès verbal délivré pour chaque trappe.
Posée horizontalement ou verticalement,
elle est utilisée pour faire office d’étanchéité aux flammes ainsi qu’aux gaz chauds ou inflammables.
Son cadre est usiné de deux feuillures interne successives.
Elles permettent d’appliquer les joints intumescents
sur la toute la périphérie du cadre et d’accueillir le vantail muni d’une feuillure.
La feuillure du vantail est pourvue d’un joint coupe-feu sur toute
sa périphérie et permet au vantail d’affleurer le cadre à la fermeture.
Lors de son utilisation, les paumelles permettront une facilité d’ouverture et un maintient de l’ouvrant.
Quant à la fermeture, elle est assurée par deux loquets à larder.
En cas d’incendie, d’un côté ou de l’autre de la trappe,
le joint coupe-feu arrêtera les fumées et les gaz toxiques.
Au contact des flammes, les joints intumescents prendront
la relève de l’étanchéité en gonflant de 14 fois leur volume.
Avec les solutions coupe-feu mis en œuvre, ce produit résistant vous permettra
un passage facile d’accès tout en vous apportant une sécurité en cas d’incendie.
Descriptif Technique
Cadre :
Bois exotique rouge à peindre (section 58 x 78 mm)
Vantail :
Panneau de fibres haute densité à peindre (ép. 50 mm)
Ouverture-fermeture :
2 paumelles en acier électrozingué
2 loquets à larder, carrée de 6 x 6 en acier électrozingué
Etanchéité au feu :
Joint intumescent rigide thermogonflant
Joint coupe feu adhésif isothermique et anti-feu
Conseil de pose
Etanchéité entre le cadre et la maçonnerie: Mousse polyuréthane coupe feu Dual anti feu DUACRYL feu TG.
Pour les trappes verticales, les paumelles doivent être placées du côté opposé au feu.
Pour les trappes horizontales, l’ouverture doit s’effectuer vers le haut.

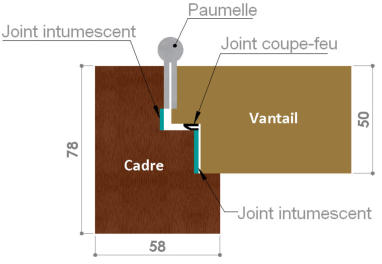

Vue en coupe du cadre et du vantail
